UML

1. 依赖（Dependency） 2. 关联（Association） 3. 聚合（Aggregation） 4. 组合（Composition） 5. 继承（Inheritance） 6. 实现（Realization） 总结：六种类关系对比 类图详解 顺序图详解 协作图详解 状态图详解 活动图详解 构件图详解 部署图详解

对应UML类图：

Image in a image block
  • 类名：粗体，如果是类是抽象类则类名显示为斜体！
  • 属性：
可见性 名称：类型[=默认值]

可见性一般为public、private和protected，在类图分别用+、-和#表示，在Swift中没有与protected完全对应的可见控制，因此选用的是internal对应为#；名称为属性的名称；类型为数据类型；默认值如变量 age默认值为0。

  • 方法：
可见性 名称（参数列表 参数1，参数2） ：返回类型

可见性如上名称表达式的介绍，名称就是方法名，参数列表是可选的项，多参数的话参数直接用英文逗号隔开；返回值也是个可选项，返回值类型可以说基本的数据类型、用户自定义类型和void。如果是构造方法，则无返回类型！

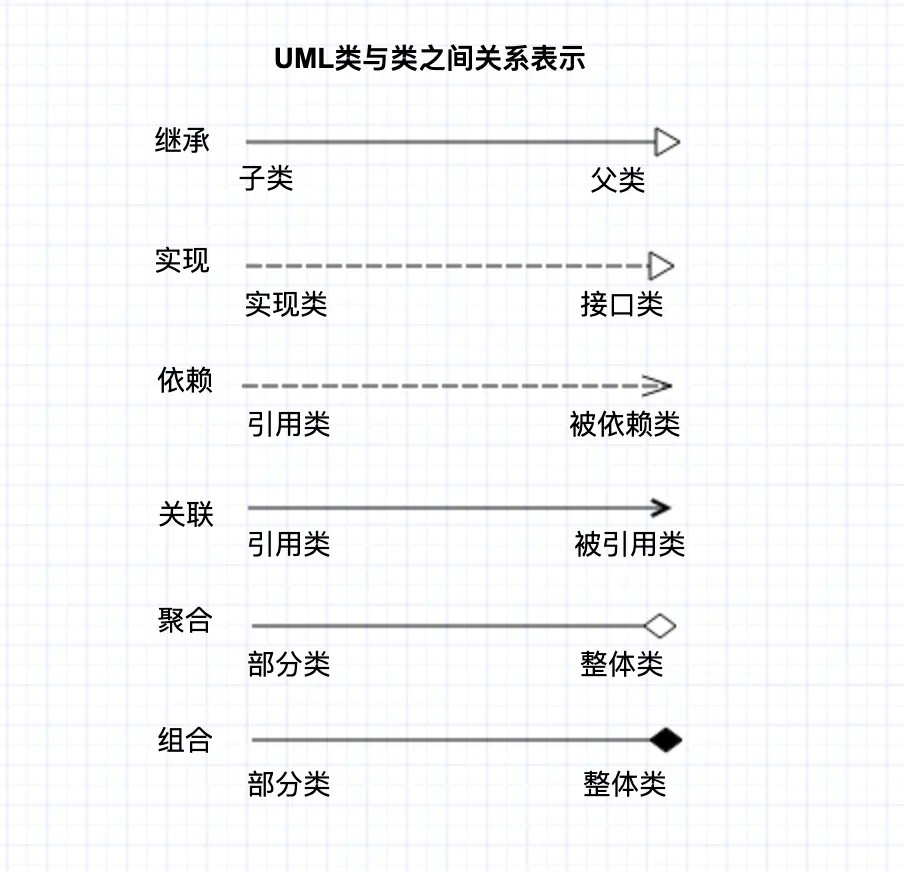

类图中类与类之间的关系主要由：继承、实现、依赖、关联、聚合、组合这六大类型。表示方式如下图：

Image in a image block

依赖

  • 依赖表示一个类依赖于另一个类，即一个类通过某种方式使用到另一个类。这种关系是临时的或弱依赖的。
  • 依赖关系通常意味着“使用关系”，类 A 使用了类 B 的某些功能。

A → B（A 依赖于 B），实现方式：函数参数、局部变量、静态函数调用等

class B {};

class A {
public:
    void use(B& b) {
        // A 使用了 B
    }
};

关联

  • 关联表示两个类之间有某种关系，通常是一个类“拥有”另一个类的对象。
  • 可以是单向或双向关联。

用 实线箭头 表示，箭头指向被关联的一方，双向关联时没有箭头。实现方式：成员变量表示长期持有关系。

class B {};

class A {
private:
    B* b; // A 和 B 关联
};

聚合

  • 聚合是一种特殊的关联关系，表示整体和部分的关系，但部分可以独立于整体存在。
  • “has-a” 的关系，整体和部分生命周期不同。

用 空心菱形 + 实线箭头 表示，菱形指向整体，箭头指向部分。实现方式：一个类通过指针或引用持有另一个类的对象。

class Engine {};

class Car {
private:
    Engine* engine; // Car 聚合了 Engine
};

组合

  • 组合是一种强聚合关系，表示整体和部分不可分割，部分不能独立存在。
  • “contains-a” 的关系，整体销毁时部分也会销毁。

用 实心菱形 + 实线箭头 表示，菱形指向整体，箭头指向部分。实现方式：成员变量表示生命周期绑定关系。

class Engine {};

class Car {
private:
    Engine engine; // Car 组合了 Engine
};

继承

  • 继承表示一个类是另一个类的子类（派生类），是一种“is-a”关系。
  • 子类继承父类的所有公开和保护成员。

用 实线空心三角箭头 表示，箭头从子类指向父类。实现方式：C++ 中使用类的继承

class Parent {};

class Child : public Parent {}; // Child 继承了 Parent

实现

  • 实现表示类实现一个接口，是继承关系的特殊形式。
  • 子类需要实现接口中定义的所有纯虚函数。

用 虚线空心三角箭头 表示，箭头从实现类指向接口。实现方式：C++ 中使用抽象类或纯虚函数。

class Interface {
public:
    virtual void func() = 0; // 纯虚函数
};

class Implementation : public Interface {
public:
    void func() override {
        // 实现接口方法
    }
};

1. 依赖（Dependency）

  • 定义：方法依赖另一个类的对象，但不长期持有其引用。
  • 示例：打印机依赖文档 Document，但 Printer 不会存储 Document。
class Document {
public:
    void showContent() { std::cout << "This is a document." << std::endl; }
};

class Printer {
public:
    void print(Document& doc) {  // 依赖关系：方法参数依赖 Document
        doc.showContent();
    }
};

int main() {
    Document doc;
    Printer printer;
    printer.print(doc);  // 依赖 Document 进行打印
}

🔹 特点：Printer 只在 print() 方法调用时使用 Document，不会持有它的引用。

2. 关联（Association）

  • 定义：一个类知道另一个类的存在，但不拥有它的生命周期。
  • 示例：学生（Student）知道老师（Teacher），但 Teacher 不是 Student 的一部分。
class Teacher {
public:
    void teach() { std::cout << "Teaching..." << std::endl; }
};

class Student {
private:
    Teacher* teacher;  // 关联关系：Student 只是持有 Teacher 的指针
public:
    void setTeacher(Teacher* t) { teacher = t; }
    void study() { teacher->teach(); }
};

int main() {
    Teacher t;
    Student s;
    s.setTeacher(&t);  // 关联 Student 和 Teacher
    s.study();
}

🔹 特点：Student 仅持有 Teacher 指针，不管理 Teacher 的生命周期。

3. 聚合（Aggregation）

  • 定义：一个类包含另一个类的引用，但不控制其生命周期。
  • 示例：学校（School）包含老师（Teacher），但 Teacher 依然可以独立存在。
#include <vector>

class Teacher {
public:
    void teach() { std::cout << "Teacher is teaching." << std::endl; }
};

class School {
private:
    std::vector<Teacher*> teachers;  // 聚合关系
public:
    void addTeacher(Teacher* t) { teachers.push_back(t); }
    void startClasses() {
        for (auto t : teachers) {
            t->teach();
        }
    }
};

int main() {
    Teacher t1, t2;
    School school;
    school.addTeacher(&t1);
    school.addTeacher(&t2);
    school.startClasses();
}

🔹 特点：School 不会销毁 Teacher，Teacher 仍然可以独立存在。

4. 组合（Composition）

  • 定义：一个类是另一个类的组成部分，整体对象销毁时，部分对象也会销毁。
  • 示例：人（Person）包含心脏（Heart），Heart 不能脱离 Person 独立存在。
class Heart {
public:
    void beat() { std::cout << "Heart is beating..." << std::endl; }
};

class Person {
private:
    Heart heart;  // 组合关系：Heart 由 Person 拥有
public:
    void live() { heart.beat(); }
};

int main() {
    Person p;
    p.live();  // 心脏随人一起存在
}

🔹 特点：Heart 依赖 Person 的生命周期，Person 销毁后，Heart 也随之销毁。

5. 继承（Inheritance）

  • 定义：子类继承父类的属性和行为，是 "is-a" 关系。
  • 示例：汽车（Car）继承交通工具（Vehicle）。
class Vehicle {
public:
    void move() { std::cout << "Vehicle is moving..." << std::endl; }
};

class Car : public Vehicle {
public:
    void honk() { std::cout << "Car is honking!" << std::endl; }
};

int main() {
    Car myCar;
    myCar.move();  // 继承自 Vehicle
    myCar.honk();  // Car 自己的方法
}

🔹 特点：Car 是 Vehicle 的特殊类型，可以继承 Vehicle 的方法。

6. 实现（Realization）

  • 定义：类实现了一个接口（抽象类），但 不继承具体实现。
  • 示例：鸟（Bird）实现飞行接口（Flyable）。
class Flyable {
public:
    virtual void fly() = 0;  // 纯虚函数
};

class Bird : public Flyable {
public:
    void fly() override { std::cout << "Bird is flying!" << std::endl; }
};

int main() {
    Bird b;
    b.fly();
}

🔹 特点：Bird 必须实现 Flyable 的 fly() 方法，否则会编译错误。

总结：六种类关系对比

关系类型 关键字 强度 生命周期 例子
依赖（Dependency） 方法参数 弱 无影响 Printer 依赖 Document
关联（Association） 指针/引用 中 无影响 Student 关联 Teacher
聚合（Aggregation） std::vector<T*> 较强 整体销毁不影响部分 School 聚合 Teacher
组合（Composition） 成员变量 强 整体销毁部分也销毁 Person 组合 Heart
继承（Inheritance） class A : public B 强 受父类影响 Car 继承 Vehicle
实现（Realization） class A : public Interface 强 受接口影响 Bird 实现 Flyable

选择建议：

  • 仅方法中使用另一个类（短期关系） ➝ 依赖
  • 只需要知道另一个类存在（长期关系） ➝ 关联
  • 一个类包含多个对象，但不控制它们的生命周期 ➝ 聚合
  • 组成关系（生命周期完全依赖整体） ➝ 组合
  • 子类继承父类行为 ➝ 继承
  • 类实现接口，提供特定功能 ➝ 实现
