AI Profiling

NVIDIA (英伟达) Huawei Ascend (昇腾) Parser Analyser Proposer模块 Cambricon (寒武纪) Intel Habana Graphcore 总结

NVIDIA (英伟达)

GPU架构演进：Fermi、Kepler、Maxwell、Pascal、Volta、Turing、Ampere

Volta架构及之前使用NVIDIA Visual Profiler，Turing和Ampere使用NVIDIA Nsight Systems和NVIDIA Nsight Compute ，

Nsight Systems负责GPU和CPU的采样和跟踪

Nsight Compute负责GPU内核性能分析

nvidia-smi / nvidia-smi dmon：

此命令会显示出与GPU 有关的实用统计资料，例如内存用量、功耗以及在GPU 上执行的程序。目的是查看是否有充分利用GPU 执行模型。

功耗（pwr）
GPU 温度（gtemp）
内存芯片温度（mtemp）
内存利用率（mem）
编码器利用率（enc）
解码器利用率（dec）
内存时钟速率（mclk）
处理器时钟速率（pclk）

NVIDIA Visual Profiler（NVVP）：

NVVP是2008年推出的针对CUDA编程的性能分析器，包含在CUDA Toolkit的可视化性能分析器。用户使用nvprof命令由命令行直接收集和查看相关性能分析数据，也可以使用nvvp命令来使程序的性能分析可视化。

通过输出时间显示CPU和GPU运行轨迹，通过一个自动化分析引擎来判断程序的性能瓶颈，NVVP在使用过程中会生成一个主机端和设备端的时间轴，在其中设置时间断点来对各个阶段的程序运行状况进行数据统计。

Nsight Systems 是一款具有跟踪功能的统计采样分析器，可通过用户界面和命令行工具提供详细的性能指标和 API 调试。

三种不同的模式：

Profiling：收集任何性能数据的过程
Sampling(采样)：通常是为了收集回溯（活动线程的调用堆栈）
Tracing：收集有关对象或系统中发生的各种活动的精确信息的过程

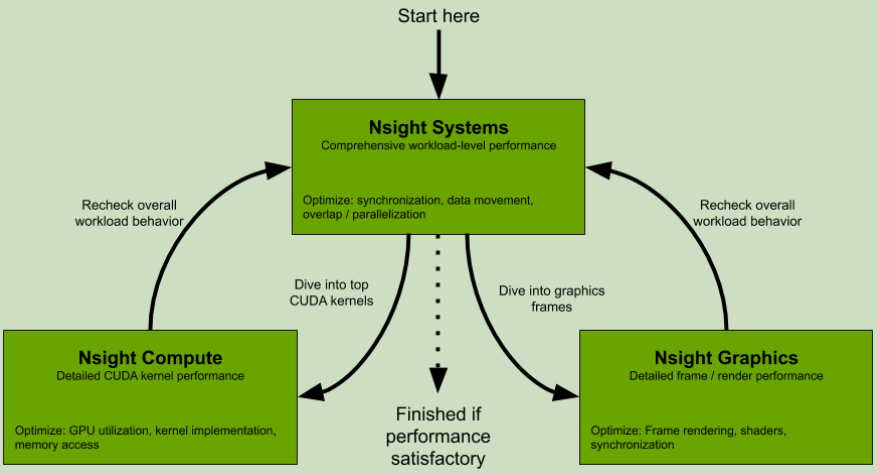

NVIDIA Nsight Systems：System-Level Profiling

CPU需要多少事件来控制GPU？
数据从CPU移动到GPU需要多少时间？
异步操作什么时候发生？

NVIDIA Nsight Compute：Kernel-Level Profiling

GPU执行model有多快？

Nsight Compute是针对CUDA程序内核的交互式性能分析工具，继承了NVVP的基本功能，用户同样可以选择命令行或用户界面获取CUDA内核的详细性能指标并进行API的调试。

CLI

命令格式：
nsys [global_option]

ncu [global_option]

Example：

nsys profile --ftrace=drm/drm_vblank_event -d 20

在默认位置生成报告#.nsys-rep

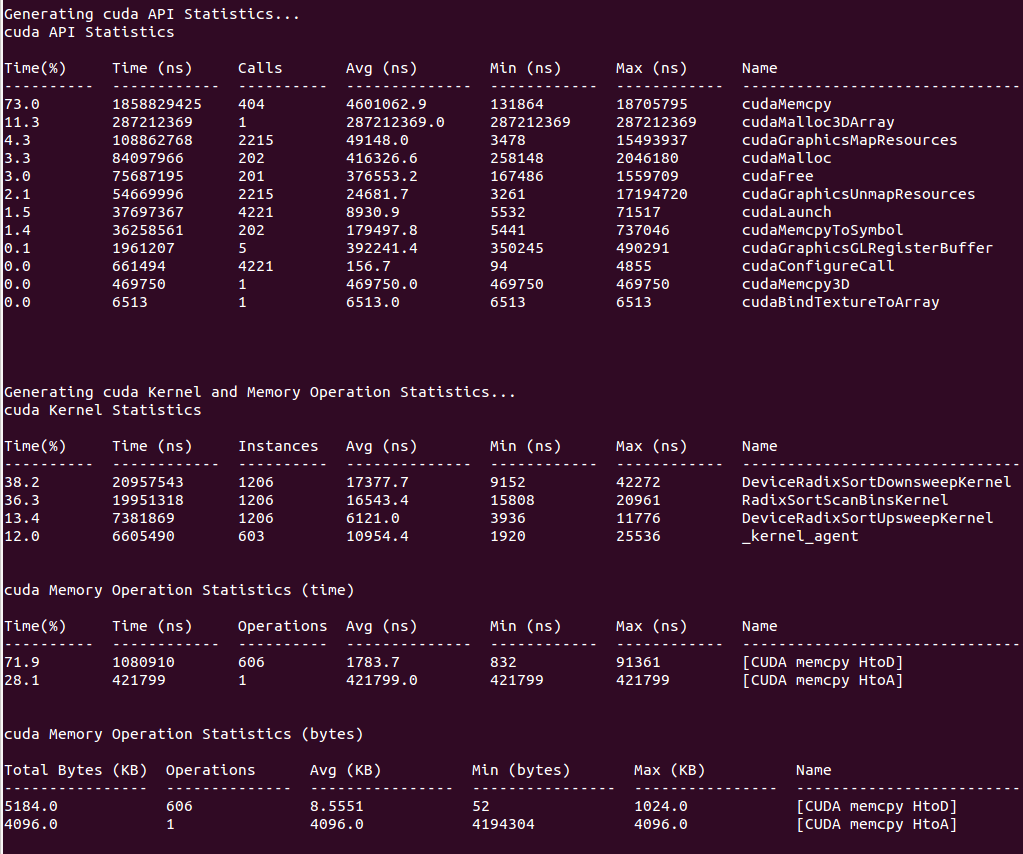

nsys stats命令可用于分析后生成特定或个性化的报告

ncu -o profile CuVectorAddMulti.exe

生成#.ncu-rep

ncu-ui #.ncu-rep

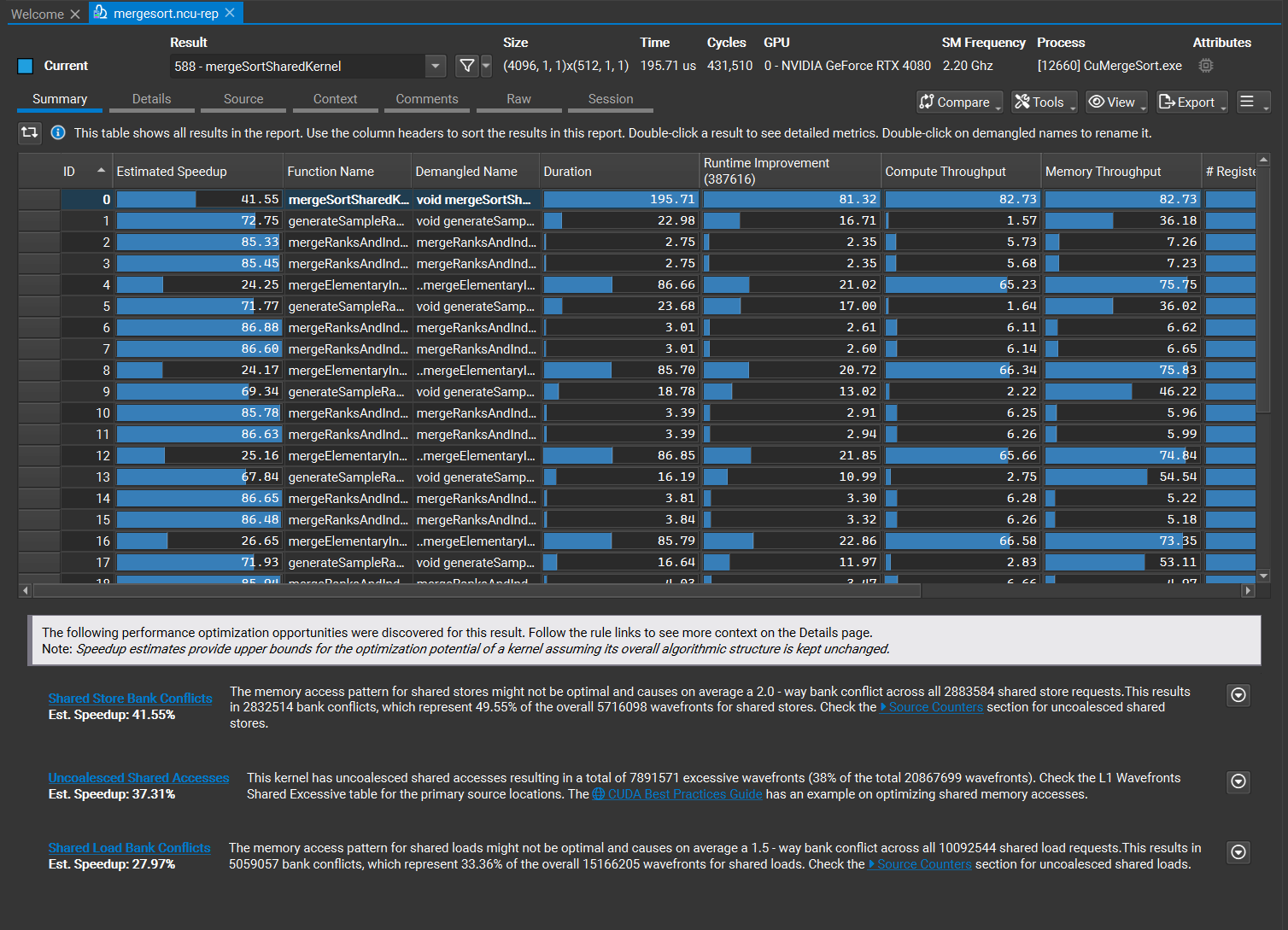

图形化界面输出结果：

选择nvprof命令开关后可用nsys nvprof [options]

nsight-systems Available metrics：

GPC Clock Frequency - gpc__cycles_elapsed.avg.per_second
SYS Clock Frequency - sys__cycles_elapsed.avg.per_second
Async Compute in Flight - gr__dispatch_cycles_active_queue_async.avg.pct_of_peak_sustained_elapsed
…

DLProf ：是一款用于分析深度学习模型的工具，是对Nvidia Nsight的一个封装。

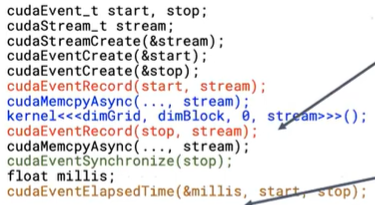

Stream（cudaStream_t）：连续CUDA事件队列。

Event（cudaEvent_t）：记录stream的状态

Huawei Ascend (昇腾)

为了启用神经网络的性能分析，应将 MindSpore Profiler API 添加到脚本中。首先，需要在设置上下文之后、网络和 HCCL 初始化之前设置 MindSpore Profiler对象。然后，在训练结束时，应调用Profiler.analyse()来完成分析并生成性能分析结果。

profiler = Profiler(start_profile=False)
data_loader = ds.create_dict_iterator()

for i, data in enumerate(data_loader):
    train()
    if i==100:
        profiler.start()
    if i==200:
        profiler.stop()

profiler.analyse()

MindInsight启动命令可以参考MindInsight命令。

从以下三个方面介绍MindSpore Profiler架构设计：

Profiler整体上下文交互关系；
Profiler的内部结构，包括模块结构和模块层数；
模块之间的交互调用关系。

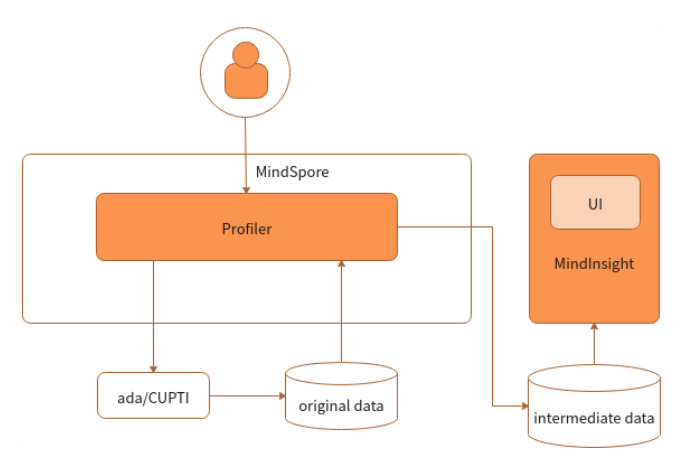

上下文关系：

训练脚本中，调用MindSpore Profiler向MindSpore ada（Ascend设备）或CUPTI（GPU设备）模块发送命令，开始性能数据采集。最后，ada或CUPTI生成原始性能数据。
MindSpore Profiler解析用户脚本中的原始数据，并在指定文件夹中生成中间数据结果。
MindInsight Profiler连接中间数据，为用户提供可视化的Profiler功能。

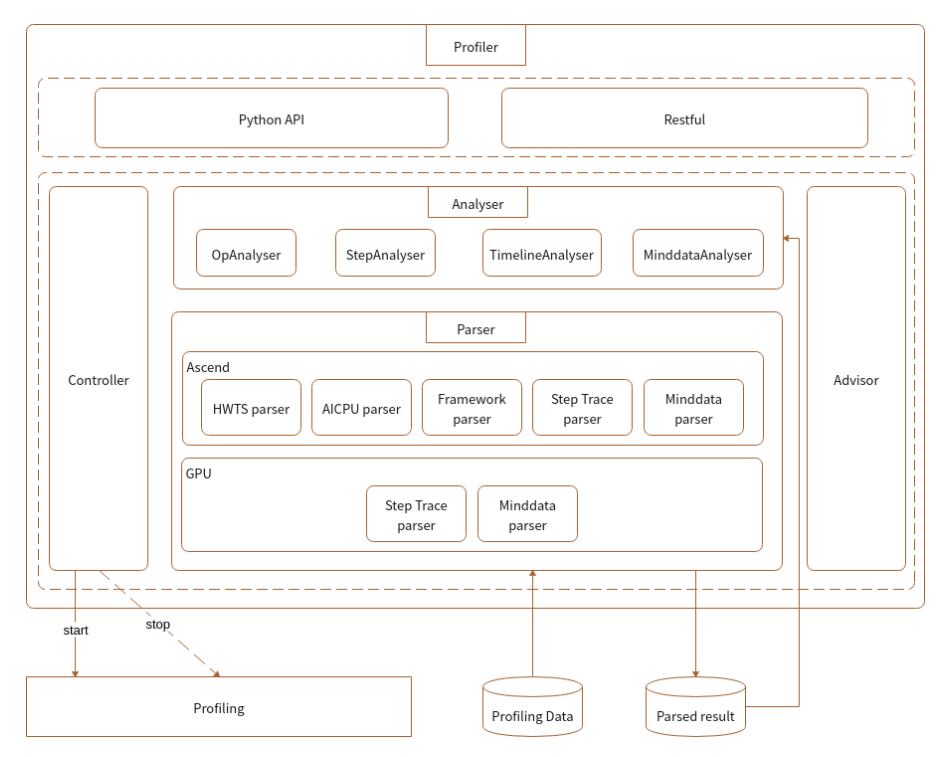

Profiler模块分为以下几层：

ProfilerAPI是代码提供的调用入口，包括性能采集启动API和分析API。
Controller是ProfilerAPI下一层的模块。由ProfilerAPI的启动API调用，用于启动或停止性能采集功能。原始数据由ada写入固定位置。
Parser是用于解析设备上收集的、用户无法直接理解的原始性能数据的模块。解析器对数据进行解析、组合和转换，生成用户可以理解并可供上层分析的中间结果。
Analyzer获取下层Parser解析的中间结果，对中间结果进行封装、过滤、排序，并将各种信息返回给上层Profiler API和RESTful。
RESTful用于调用后端Analyzer提供的通用API来获取客观数据，并使用RESTful连接前端。

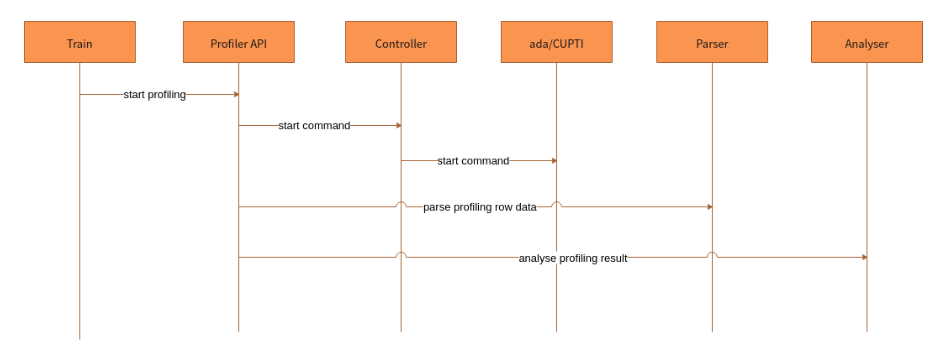

内部模块交互过程：

ProfilerAPI调用下层Controller的控制函数来控制下层采集模块采集性能信息。目前，采集模块（Ascend上的ada或GPU上的CUPTI）接收命令并独立收集性能信息。
训练完成后，用户调用ProfilerAPI的分析API。
Profiler API分析API使用Parser模块解析性能数据，生成中间结果，调用Aalayser模块对结果进行分析，并将各种信息返回给用户。

生成的原始性能数据包括：

hwts.log.data.45.dev.profiler_default_tag file：存储算子执行信息，包括任务的开始和结束以及流ID。
DATA_PREPROCESS.dev.AICPU file：指定AI CPU算子在每个阶段的执行时间。
Framework.host.task_desc_info file：存储算子ID和算子名称的映射关系以及各个算子的输入输出信息
training_trace.46.dev.profiler_default_tag file：存储每一步的起止时间以及步间隔时间、前向传播、后向传播时间、步尾时间。

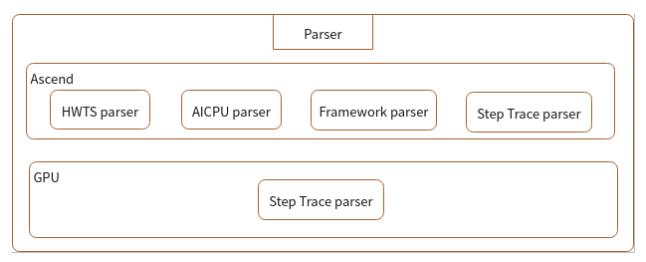

Parser

解析器对数据进行解析、组合和转换，生成用户可以理解并可供上层分析的中间结果。

每个模块解析一种原始数据，得到用户可以读取的中间文件。

Ascend：

HWTS解析器：解析 hwts.log.data.45.dev.profiler_default_tag 文件来获取设备基于任务的统计信息，例如每个任务的开始和结束以及流 ID，这些信息用于计算算子执行时间。
AI CPU Parser：解析DATA_PREPROCESS.dev.AICPU文件，获取AI CPU算子在各个阶段的执行时间。
Framework Parser：解析Framework.host.task_desc_info文件，获取AI Core算子与任务的映射关系，以及关键算子信息。
训练跟踪解析器：解析 training_trace.46.dev.profiler_default_tag 文件来分析每个训练阶段的时间。

GPU：

Training Trace Parser：解析step_trace_profiling_0.txt文件以分析每个训练阶段的时间。

Analyser

Analyser用于对解析阶段产生的中间结果进行过滤、排序、查询和分页。

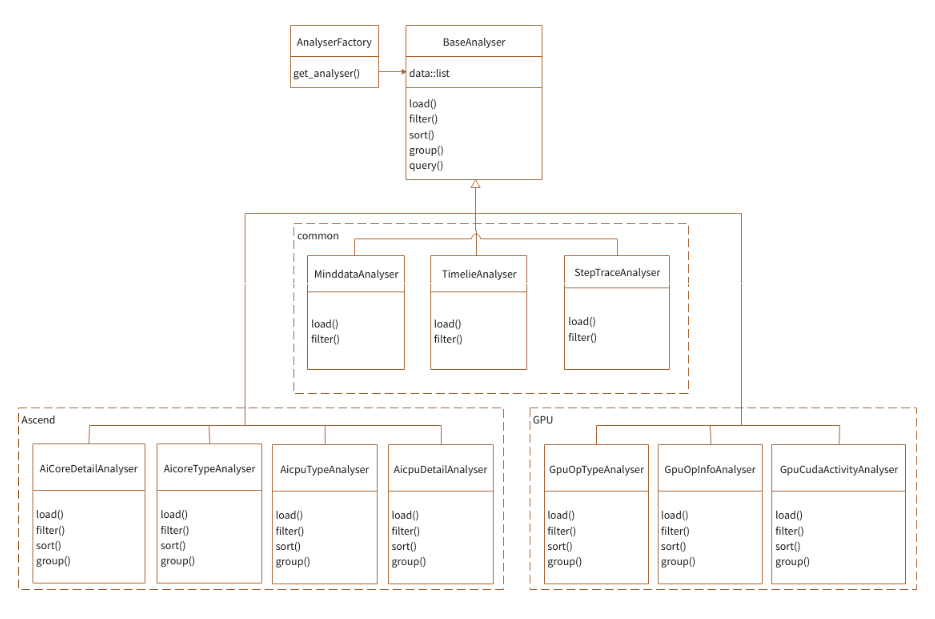

该模块解析Parser生成的中间文件，为上层数据分析提供通用API，并将分析后的数据返回给上层进行显示。各种中间文件都有一定的共同点，可以进行抽象。因此，下图展示了Analyzer类的设计。

为了隐藏Analyzer的内部实现，方便调用，采用简单工厂模式，通过AnalyserFactory获取指定的Analyzer。

针对不同的查询内容，实现了多个Analyzer。可以为每个分析器定义过滤、排序和分页条件。每个分析器都知道合并、过滤和排序数据需要哪些中间文件。 Analyzer通过Parser生成的中间文件与Parser关联，不调用任何函数。这样Analyzer和Parser就解耦了。

目前，分析器的操作信息有两种类型：

过滤算子类型的平均信息。
在两个Analyser（Ascend的AicoreTypeAnalyser和AicoreDetailAnalyser，GPU的GpuOpTypeAnalyser和GpuOpInfoAnalyser）中过滤每个算子的详细平均信息。

Proposer模块

Proposer是Profiler的性能优化建议模块。 Proposer调用Analyzer模块获取性能数据，根据优化规则分析性能数据，并通过UI和API向用户展示优化建议。

Proposer提供API用于调用API和RESTful来获取优化建议。
Proposer调用Analyzer API获取性能数据，并根据优化规则获取优化建议。
Proposer调用Analyzer工厂来获取Analyzer对象。

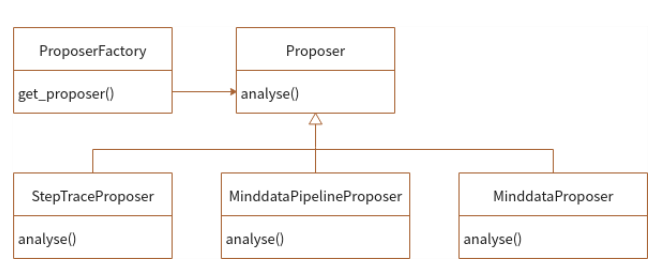

Proposer Class：

Cambricon (寒武纪)

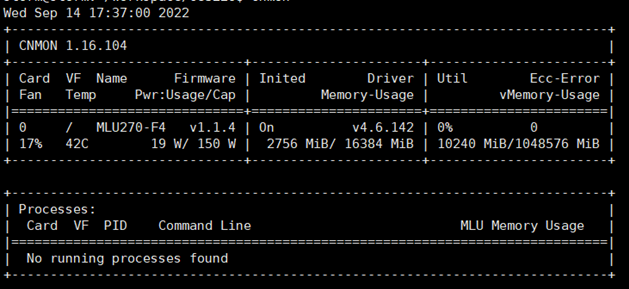

CNMon（Cambricon Neuware Monitor，寒武纪硬件监测器工具）是一款寒武纪硬件检测工具，通过调用CNDev接口获取底层硬件信息。CNMon不仅可以采集底层硬件信息，还可以实时获取上层软件对硬件资源的开销，为用户实时显示当前底层硬件的详细信息和状态。

Cambricon Neuware Performance（CNPerf）

CNPerf（Cambricon Neuware Performance，寒武纪性能剖析工具）是一款针对用户层的性能剖析工具，它以性能事件为基础，可用于 MLU200 系列产品上程序性能瓶颈查找和热点函数定位。

CNPerf 支持的功能如下：

精确获得用户程序及部分依赖库中每个函数的执行时间。
获取函数调用栈信息。
获取并展示 PMU 数据信息。
获取并展示 VPU/JPU 利用率，以及 VPU 读写带宽等信息。
获取函数调用、实时功耗、MLU 利用率等信息。
命令行分析日志文件。
可视化网络性能信息。

生成并查看性能数据的步骤如下所示：

使用 record 命令生成性能数据，并保存到指定文件中。若要执行 kernel 命令，则需要添加 ‑‑pmu 参数，数据文件默认保存到生成的 dltrace_data 文件夹下。
以 dltrace_data 文件夹下的数据文件为输入，执行 report 命令查看性能数据信息。
以 dltrace_data 文件夹下的数据文件为输入，执行 replay 命令显示函数调用信息。
以 dltrace_data 文件夹下的数据文件为输入，执行 kernel 命令显示所有监测到的 PMU 性能信息。
使用 show 命令生成性能数据，不记录日志，直接在终端显示设备相关的性能信息。
使用 layer 命令导出融合模式下每层的 PMU 性能数据，并生成 html 和 json 文件，用于可视化性能分析。
使用 monitor 命令查看 MLU 工作时的各种性能指标，如 VPU 读写带宽等信息。
使用 timechart 命令生成包含函数调用、实时功耗、MLU 利用率等信息的 json 文件，可使用
chrome://tracing 查看。

CNPerf 跟踪的目标程序需要加‑pg 编译。

Example：

cnperf-cli record "caffe test -model conv.prototxt -mmode MLU -mcore MLU270”

执行完毕后该目录会生成 dltrace_data 文件夹。

cnperf-cli report

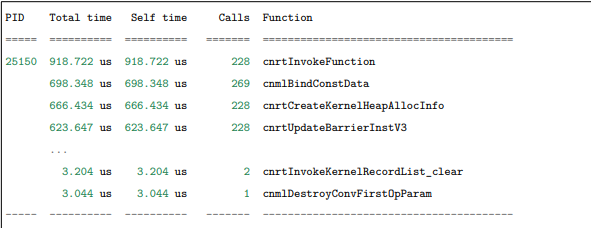

显示结果：

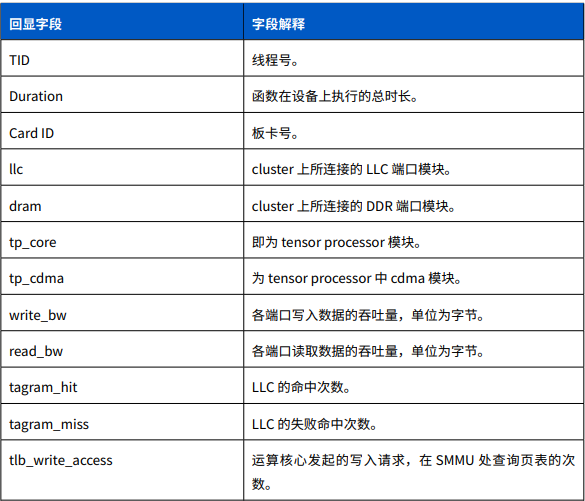

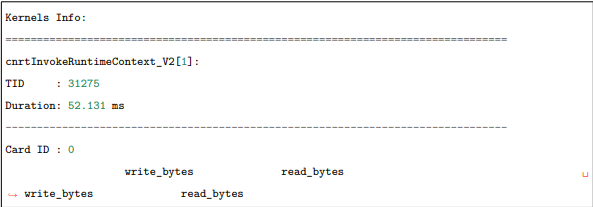

kernel 命令在终端显示丰富的 PMU 数据，细化性能数据，使用方法和 report 命令类似

可视化

执行程序 cnperf‑cli timechart，生成 json 文件

cnperf‑cli timechart –detail，会细化到每个核上的输出数据，生成 json 文件

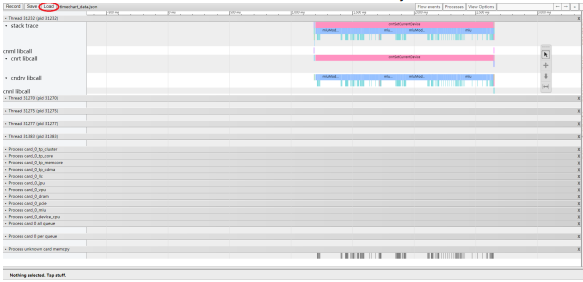

打开 Chrome 浏览器，输入链接：chrome://tracing，开启 Chrome 图形化工具，点击 Load，选择加载 timechart 生成的 json 数据文件即可。

Intel Habana

Habana SynapseAI Profiler提供了两种分析方法：

使用 Tensorboard 基于 PyTorch 的分析- 一种高级分析系统，其中主机和设备信息以摘要形式呈现。
英特尔 Gaudi 分析子系统- 一种低级分析方法，可提供 Gaudi 设备的细粒度详细信息。

Tensorboard：

import torch
import habana_frameworks.torch.core as htcore

activities = [torch.profiler.ProfilerActivity.CPU]

#CUDA:
#device = torch.device('cuda:0')
#activities.append(torch.profiler.ProfilerActivity.CUDA)

#HPU:
device = torch.device('hpu')
activities.append(torch.profiler.ProfilerActivity.HPU)

with torch.profiler.profile(
    schedule=torch.profiler.schedule(wait=0, warmup=20, active=5, repeat=1),
    activities=activities,
    on_trace_ready=torch.profiler.tensorboard_trace_handler('logs')) as profiler:
    for i in range(100):
        input = torch.tensor([[i]*10]*10, dtype=torch.float32, device=device)
        result = torch.matmul(input, input)
        result.to('cpu')
        htcore.mark_step()
        profiler.step()

在专用终端窗口中启动 TensorBoard 服务器。在下面的示例中，监听端口设置为5990：

$ tensorboard --logdir logs --bind_all --port=5990

在浏览器中打开一个新窗口选项卡并查看您的 TensorBoard 网站：

http://fq_domain_name:5990

TensorBoard 生成以下类型的信息：

模型性能跟踪 - 在批量处理您的工作负载时，您可以通过监控模型的成本（损失）和准确性，在仪表板上实时跟踪训练过程的进度。
分析 - 在最后一个请求的步骤完成后，TensorBoard 会分析收集到的分析数据，然后立即提交到您的浏览器，无需等待训练过程完成。

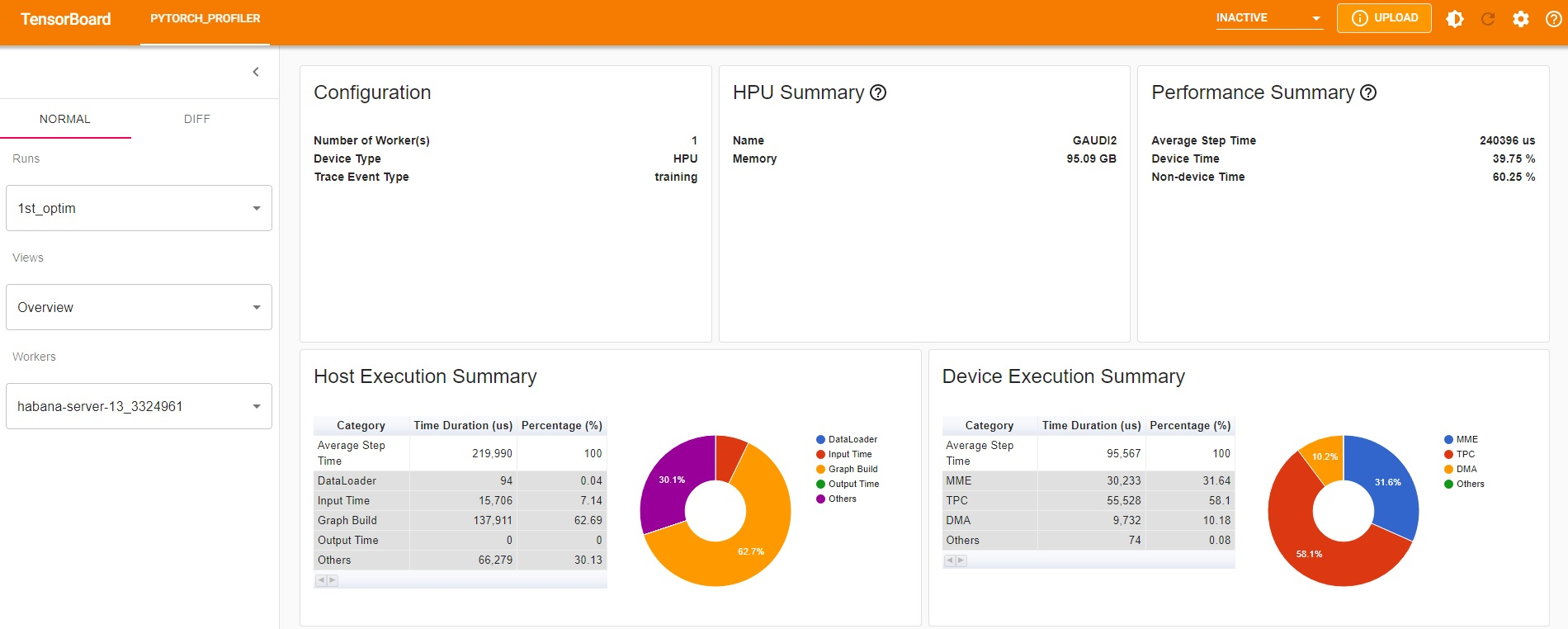

初始 TensorBoard 分析视图包括 Gaudi 的全面摘要，显示 Gaudi 设备执行信息以及主机 CPU 信息。您将能够在该部分的底部看到主机和设备的利用率以及调试指南，这些指南可以为性能优化提供一些指导。

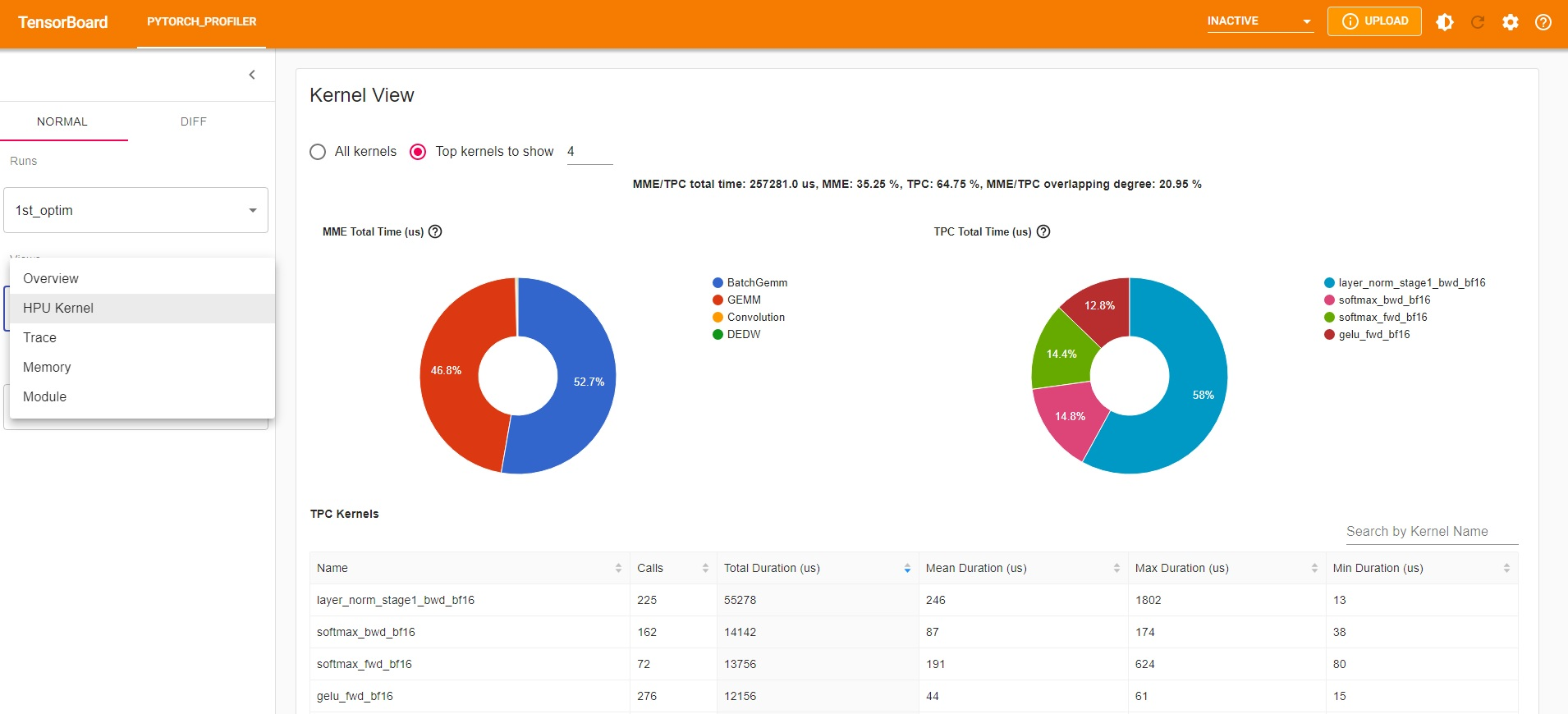

HPU 内核视图提供具体细节，显示张量处理核心 (TPC) 和矩阵乘法引擎 (MME) 中的 HPU 内核利用率

要在训练期间监视 HPU 内存，请在torch.profiler.profile函数中将profile_memory参数设置为True 。下面显示了一个使用示例：

with torch.profiler.profile(
    schedule=torch.profiler.schedule(wait=0, warmup=20, active=5, repeat=1),
    activities=activities,
    on_trace_ready=torch.profiler.tensorboard_trace_handler('logs'),
    profile_memory=True) as profiler:

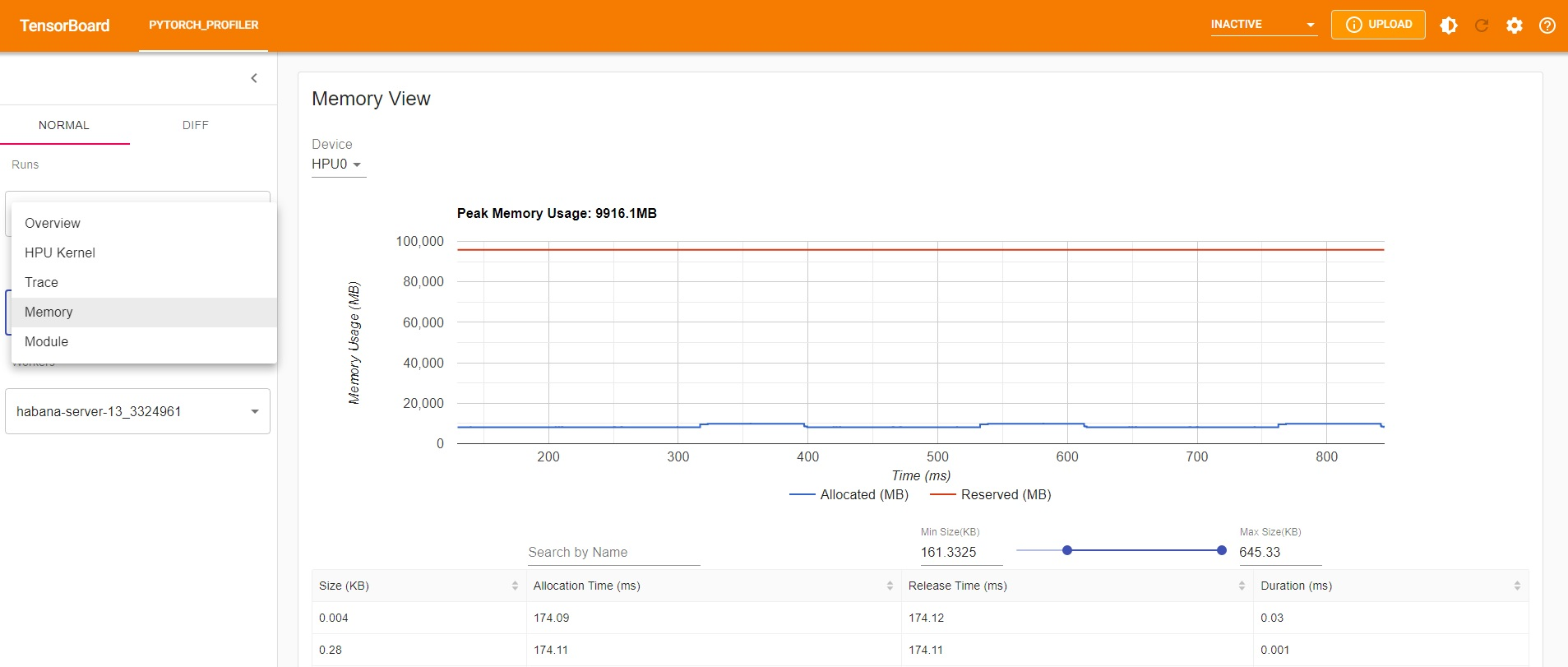

结果，TensorBoard 中将出现一个名为“Memory View”的附加视图。

如果不想运行 TensorBoard UI，可以获取相同的 JSON 日志文件并使用habana_perf_tool 。该工具解析现有的 JSON 文件并提供相同的性能增强建议。

Intel Gaudi Profiling：

修改Intel Gaudi Profiling子系统中的配置文件：

$ hl-prof-config -e off -phase=multi-enq -g 1-20 -s my_profiling_session

命令配置为捕获从第一个图启动到第 20 个图启动的模型执行情况。

设置以下环境变量以启用 Intel Gaudi Profiling 子系统：

$ export HABANA_PROFILE=1

完成后，您应该能够在工作目录中找到带有my_profiling_session前缀和.hltv后缀的文件。

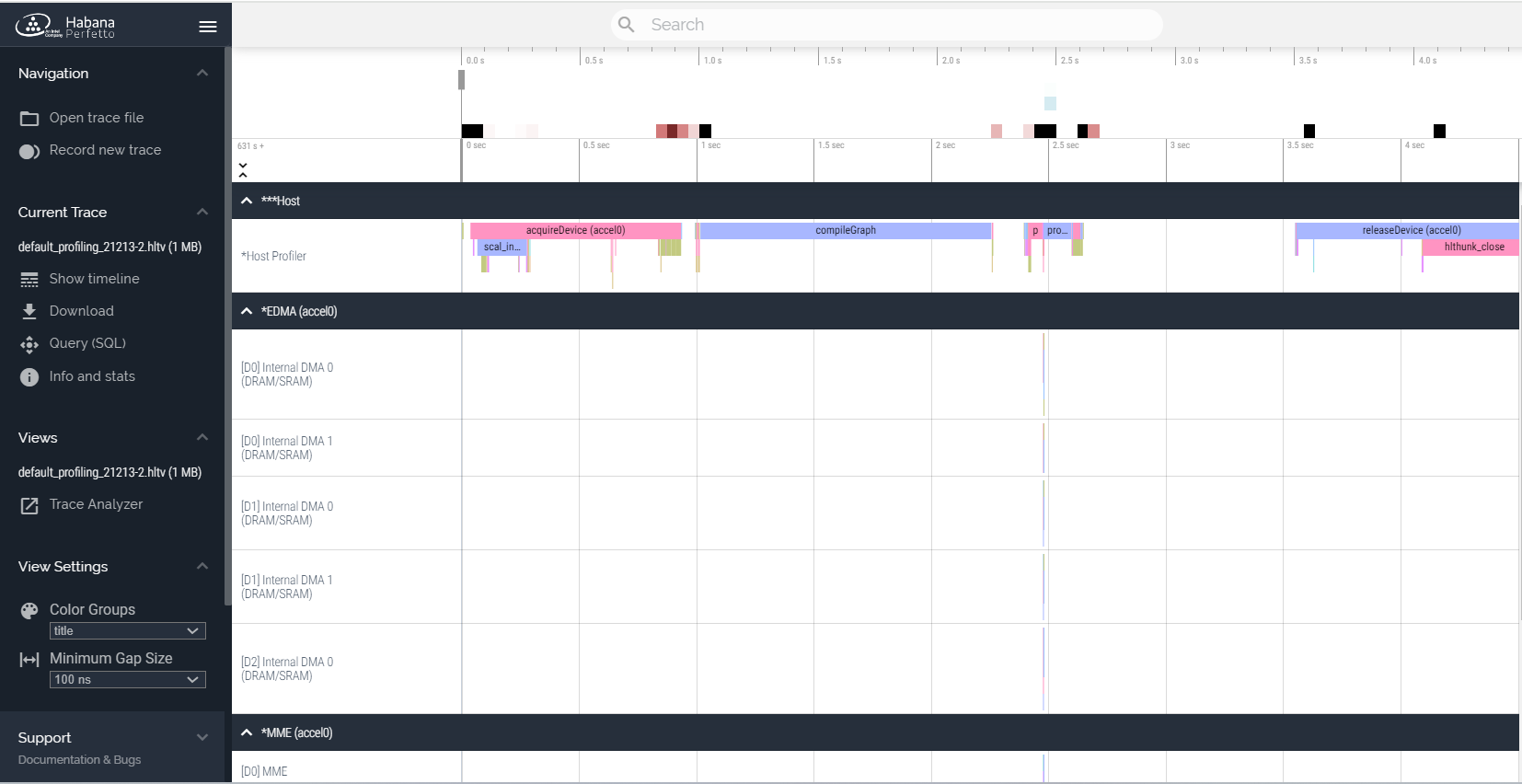

将文件上传到https://perfetto.habana.ai并查看 API 调用和硬件跟踪事件。

使用命令：

$ hl-prof-config -e off --phase=device-acq -b 256

Graphcore

PopVision Graph Analyser

IPU 硬件、图形参数和主机配置的摘要报告。
洞察报告，让您快速概览 IPU 上模型的内存使用情况，显示使用内存最多的图块、顶点和交换。还显示改善内存使用的图形见解和指南，帮助您优化模型的内存使用。
内存报告，对 IPU 系统中所有图块的内存使用情况进行详细分析，显示总内存和活动数据的图表，以及变量类型、位置和大小的详细信息。
Liveness Report ，它提供了程序中每个步骤的变量状态的详细分类。
操作摘要，显示模型中软件层的所有操作的摘要，显示有关代码大小、执行周期、调试数据和 FLOP 测量的统计信息。
执行跟踪，显示检测程序的每个步骤消耗了多少个周期。

这些文件可以使用POPLAR_ENGINE_OPTIONS环境变量或 Poplar API 创建。 PopVision® 图形分析器至少需要archive.a或profile.pop来呈现报告。

archive.a：这是 ELF 可执行文件的存档，每个图块都有一个。这样您就可以在内存报告中看到每个图块的总内存使用情况。

profile.pop ：该文件包含有关 Poplar 图的编译时和执行信息。该文件用于显示内存、活动性和程序树视图以及执行跟踪视图。

总结

图形化，网页或IDE
用python脚本参数实现功能多样化配置命令行执行
device profiler和host profiler分离
