cache
Cache分配策略(Cache allocation policy)
cache的分配策略是指我们什么情况下应该为数据分配cache line。cache分配策略分为读和写两种情况。
读分配(read allocation)
当CPU读数据时，发生cache缺失，这种情况下都会分配一个cache line缓存从主存读取的数据。默认情况下，cache都支持读分配。
写分配(write allocation)
当CPU写数据发生cache缺失时，才会考虑写分配策略。当我们不支持写分配的情况下，写指令只会更新主存数据，然后就结束了。当支持写分配的时候，我们首先从主存中加载数据到cache line中（相当于先做个读分配动作），然后会更新cache line中的数据。
Cache更新策略(Cache update policy)
cache更新策略是指当发生cache命中时，写操作应该如何更新数据。cache更新策略分成两种：写直通和回写。
写穿(write through)
当CPU执行store指令并在cache命中时，我们更新cache中的数据并且更新主存中的数据。cache和主存的数据始终保持一致。
写回(write back)
当CPU执行store指令并在cache命中时，我们只更新cache中的数据。并且每个cache line中会有一个bit位记录数据是否被修改过，称之为dirty bit。我们会将dirty bit置位。主存中的数据只会在cache line被替换或者显示的clean操作时更新。因此，主存中的数据可能是未修改的数据，而修改的数据躺在cache中。cache和主存的数据可能不一致。
flush cache操作（仅write back）有两种：
- 使主存储器有效。针对write back高速缓存，首先应该使主存储器有效，保证已经修改数据的cacheline写回主存储器，避免修改的数据丢失。
- 使高速缓存无效。保证切换后的进程不会错误的命中上一个进程的缓存数据。
虚拟高速缓存(VIVT)
虚拟地址直接送到cache控制器，如果cache hit。直接从cache中返回数据给CPU。如果cache miss，则把虚拟地址发往MMU，经过MMU转换成物理地址，根据物理地址从主存(main memory)读取数据。由于我们根据虚拟地址查找高速缓存，所以我们是用虚拟地址中部分位域作为索引(index)，找到对应的的cacheline。然后根据虚拟地址中部分位域作为标记(tag)来判断cache是否命中。
歧义(ambiguity)
相同的虚拟地址映射不同的物理地址就会出现歧义。例如两个互不相干的进程，就可能出现相同的虚拟地址映射不同的物理地址。假设A进程虚拟地址0x4000映射物理地址0x2000。B进程虚拟地址0x4000映射物理地址0x3000。当A进程运行时，访问0x4000地址会将物理地址0x2000的数据加载到cacheline中。当A进程切换到B进程的时候，B进程访问0x4000会cache hit，此时B进程就访问了错误的数据，B进程本来想得到物理地址0x3000对应的数据，但是却由于cache hit得到了物理地址0x2000的数据。操作系统如何避免歧义的发生呢？当我们切换进程的时候，可以选择flush所有的cache。
别名(alias)
当不同的虚拟地址映射相同的物理地址，而这些虚拟地址的index不同，此时就发生了别名现象(多个虚拟地址被称为别名)。通俗点来说就是指同一个物理地址的数据被加载到不同的cacheline中就会出现别名现象。
物理高速缓存(PIPT)
基于对VIVT高速缓存的认识，我们知道VIVT高速缓存存在歧义和名别两大问题。主要问题原因是：tag取自虚拟地址导致歧义，index取自虚拟地址导致别名。
最简单的方法是tag和index都取自物理地址。物理的地址tag部分是独一无二的，因此肯定不会导致歧义。而针对同一个物理地址，index也是唯一的，因此加载到cache中也是唯一的cacheline，所以也不会存在别名。我们称这种cache为物理高速缓存，简称PIPT(Physically Indexed Physically Tagged)。
CPU发出的虚拟地址经过MMU转换成物理地址，物理地址发往cache控制器查找确认是否命中cache。
物理标记的虚拟高速缓存(VIPT)
为了提升cache查找性能，我们不想等到虚拟地址转换物理地址完成后才能查找cache。因此，我们可以使用虚拟地址对应的index位查找cache，与此同时(硬件上同时进行)将虚拟地址发到MMU转换成物理地址。当MMU转换完成，同时cache控制器也查找完成，此时比较cacheline对应的tag和物理地址tag域，以此判断是否命中cache。我们称这种高速缓存为VIPT(Virtually Indexed Physically Tagged)。
VIPT Cache什么情况不存在别名
我们知道VIPT的优点是查找cache和MMU转换虚拟地址同时进行，所以性能上有所提升。歧义问题虽然不存在了，但是别名问题依旧可能存在，那么什么情况下别名问题不会存在呢？Linux系统中映射最小的单位是页，一页大小是4KB。那么意味着虚拟地址和其映射的物理地址的位<11...0>是一样的。针对直接映射高速缓存，如果cache的size小于等于4KB，是否就意味着无论使用虚拟地址还是物理地址的低位查找cache结果都是一样呢？是的，因为虚拟地址和物理地址对应的index是一样的。这种情况，VIPT实际上相当于PIPT，软件维护上和PIPT一样。如果示例是一个四路组相连高速缓存呢？只要满足一路的cache的大小小于等于4KB，那么也不会出现别名问题。
如何解决VIPT Cache别名问题
我们可以将虚拟地址0x2000映射到物理地址0x4000，而不是用虚拟地址0x1000。0x2000对应第0x00行cacheline，这样就避免了别名现象出现。因此，在建立共享映射的时候，返回的虚拟地址都是按照cache大小对齐的地址，这样就没问题了。如果是多路组相连高速缓存的话，返回的虚拟地址必须是满足一路cache大小对齐。在Linux的实现中，就是通过这种方法解决别名问题。
TLB
虚拟地址映射物理地址的最小单位是4KB。所以TLB其实不需要存储虚拟地址和物理地址的低12位(因为低12位是一样的，根本没必要存储)。另外，我们如果命中cache，肯定是一次性从cache中拿出整个数据。所以虚拟地址不需要offset域。index域是否需要呢？这取决于cache的组织形式。如果是全相连高速缓存。那么就不需要index。如果使用多路组相连高速缓存，依然需要index。
TLB的别名问题
别名是否存在。我们知道PIPT的数据cache不存在别名问题。物理地址是唯一的，一个物理地址一定对应一个数据。但是不同的物理地址可能存储相同的数据。也就是说，物理地址对应数据是一对一关系，反过来是多对一关系。由于TLB的特殊性，存储的是虚拟地址和物理地址的对应关系。因此，对于单个进程来说，同一时间一个虚拟地址对应一个物理地址，一个物理地址可以被多个虚拟地址映射。将PIPT数据cache类比TLB，我们可以知道TLB不存在别名问题。而VIVT Cache存在别名问题，原因是VA需要转换成PA，PA里面才存储着数据。中间多经传一手，所以引入了些问题。
如何尽可能的避免flush TLB
首先需要说明的是，这里的flush理解成使无效的意思。我们知道进程切换的时候，为了避免歧义，我们需要主动flush整个TLB。如果我们能够区分不同的进程的TLB表项就可以避免flush TLB。我们知道Linux如何区分不同的进程？每个进程拥有一个独一无二的进程ID。如果TLB在判断是否命中的时候，除了比较tag以外，再额外比较进程ID该多好呢！这样就可以区分不同进程的TLB表项。进程A和B虽然虚拟地址一样，但是进程ID不一样，自然就不会发生进程B命中进程A的TLB表项。所以，TLB添加一项ASID(Address Space ID)的匹配。ASID就类似进程ID一样，用来区分不同进程的TLB表项。这样在进程切换的时候就不需要flush TLB。但是仍然需要软件管理和分配ASID。
我们知道内核空间和用户空间是分开的，并且内核空间是所有进程共享。既然内核空间是共享的，进程A切换进程B的时候，如果进程B访问的地址位于内核空间，完全可以使用进程A缓存的TLB。但是现在由于ASID不一样，导致TLB miss。我们针对内核空间这种全局共享的映射关系称之为global映射。针对每个进程的映射称之为non-global映射。所以，我们在最后一级页表中引入一个bit(non-global (nG) bit)代表是不是global映射。当虚拟地址映射物理地址关系缓存到TLB时，将nG bit也存储下来。当判断是否命中TLB时，当比较tag相等时，再判断是不是global映射，如果是的话，直接判断TLB hit，无需比较ASID。当不是global映射时，最后比较ASID判断是否TLB hit。
什么时候应该flush TLB。
- 当ASID分配完的时候，需要flush全部TLB。ASID的管理可以使用bitmap管理，flush TLB后clear整个bitmap。
- 当页表映射关系修改的时候需要flush TLB
Cache和DMA一致性
最简单的方法(nocahe)
当我们使用DMA时，首先是配置。我们需要在内存中申请一段内存当做buffer，这段内存用作需要使用DMA读取I/O设备的缓存，或者写入I/O设备的数据。为了避免cache的影响，我们可以将这段内存映射nocache，即不使用cache。映射的最小单位是4KB，因此在内存映射上至少4KB是nocahe的。这种方法简单实用，但是缺点也很明显。如果只是偶尔使用DMA，大部分都是使用数据的话，会由于nocache导致性能损失。这也是Linux系统中dma_alloc_coherent()接口的实现方法。
软件维护cache一致性
为了充分使用cache带来的好处。我们映射依然采用cache的方式。但是我们需要格外小心。根据DMA传输方向的不同，采取不同的措施。
- 如果DMA负责从I/O读取数据到内存(DMA Buffer)中，那么在DMA传输之前，可以invalid DMA Buffer地址范围的高速缓存。在DMA传输完成后，程序读取数据不会由于cache hit导致读取过时的数据。
- 如果DMA负责把内存(DMA Buffer)数据发送到I/O设备，那么在DMA传输之前，可以clean DMA Buffer地址范围的高速缓存，clean的作用是写回cache中修改的数据。在DMA传输时，不会把主存中的过时数据发送到I/O设备。
注意，在DMA传输没有完成期间CPU不要访问DMA Buffer。
例如以上的第一种情况中，如果DMA传输期间CPU访问DMA Buffer，当DMA传输完成时。CPU读取的DMA Buffer由于cache hit导致取法获取最终的数据。
同样，第二情况下，在DMA传输期间，如果CPU试图修改DMA Buffer，如果cache采用的是写回机制，那么最终写到I/O设备的数据依然是之前的旧数据。所以，这种使用方法编程开发人员应该格外小心。这也是Linux系统中流式DMA映射dma_map_single()接口的实现方法。
DMA Buffer对齐要求
为了避免出现改写DMA buffer的情况。我们应该保证DMA Buffer不会跟其他数据共享cacheline。所以我们要求DMA Buffer首地址必须cacheline对齐，并且buffer的大小也cacheline对齐。这样就不会跟其他数据共享cacheline。也就不会出现这样的问题。
DMA Buffer不能是从栈和全局变量分配。这个主要原因是没办法保证buffer是cacheline对齐。我们可以通过kmalloc分配DMA Buffer。这就要求某些不支持总线监视的架构必须保证kmalloc分配的内存必须是cacheline对齐。所以linux提供了一个宏，保证kmalloc分配的object最小的size。例如ARM64平台的定义如下：
#define ARCH_DMA_MINALIGN (128)
AT S12E0R：地址转换阶段 1 和 2 EL0 读取
AT S12E0W：地址转换阶段 1 和 2 EL0 写入
AT S12E1R：地址转换阶段 1 和 2 EL1 读取
AT S12E1W：地址转换阶段 1 和 2 EL1 写入
AT S1E0R：地址转换阶段 1 EL0 读取
AT S1E0W：地址转换阶段 1 EL0 写入
AT S1E1R：地址转换阶段 1 EL1 读取
AT S1E1RP：地址转换阶段 1 EL1 读取 PAN
AT S1E1W：地址转换阶段 1 EL1 写入
AT S1E1WP：地址转换阶段 1 EL1 写入 PAN
AT S1E2R：地址转换阶段 1 EL2 读取
AT S1E2W：地址转换阶段 1 EL2 写入
AT S1E3R：地址转换阶段 1 EL3 读取
AT S1E3W：地址转换阶段 1 EL3 写入
CFP RCTX : 上下文控制流预测限制
CPP RCTX : 上下文缓存预取预测限制

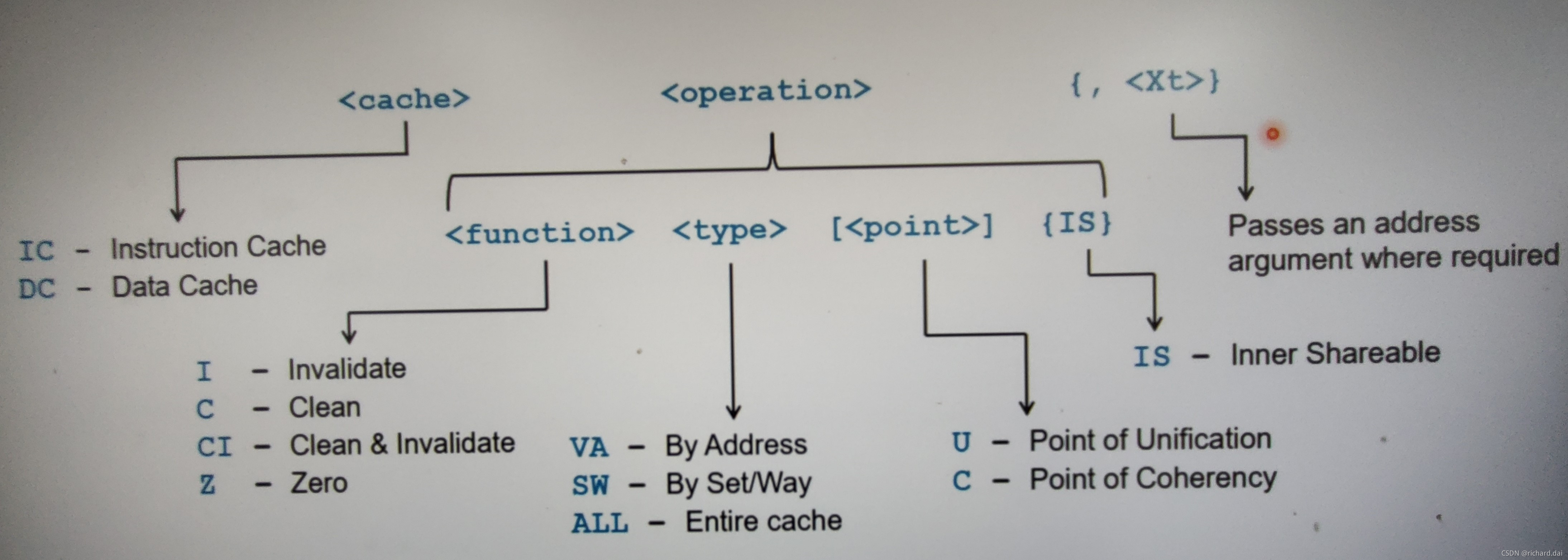

DC CGDSW：按集/方式清理数据和分配标签
DC CGDVAC：VA 到 PoC 的数据清理和分配标签
DC CGDVADP：VA 到 PoDP 的数据清理和分配标签
DC CGDVAP：VA 到 PoP 的数据清理和分配标签
DC CGSW：按设置/方式清除分配标签
DC CGVAC：VA 到 PoC 的分配标签清理
DC CGVADP : 清除 VA 到 PoDP 的分配标签
DC CGVAP : 清除 VA 到 PoP 的分配标签
DC CIGDSW：按设置/方式清理和无效数据和分配标签
DC CIGDVAC：VA 到 PoC 的数据和分配标签的清理和无效化
DC CIGSW : 通过设置/方式清理和无效分配标签
DC CIGVAC：VA 到 PoC 的分配标签清理和无效化
DC CISW：数据或统一缓存行按设置/方式清除和无效
DC CIVAC：数据或统一缓存行由 VA 清理和失效到 PoC
DC CSW：数据或统一缓存行按设置/方式清理
DC CVAC：数据或统一缓存线由 VA 清理到 PoC
DC CVADP：数据或统一缓存线由 VA 清理到 PoDP
DC CVAP：数据或统一缓存线由 VA 清理到 PoP

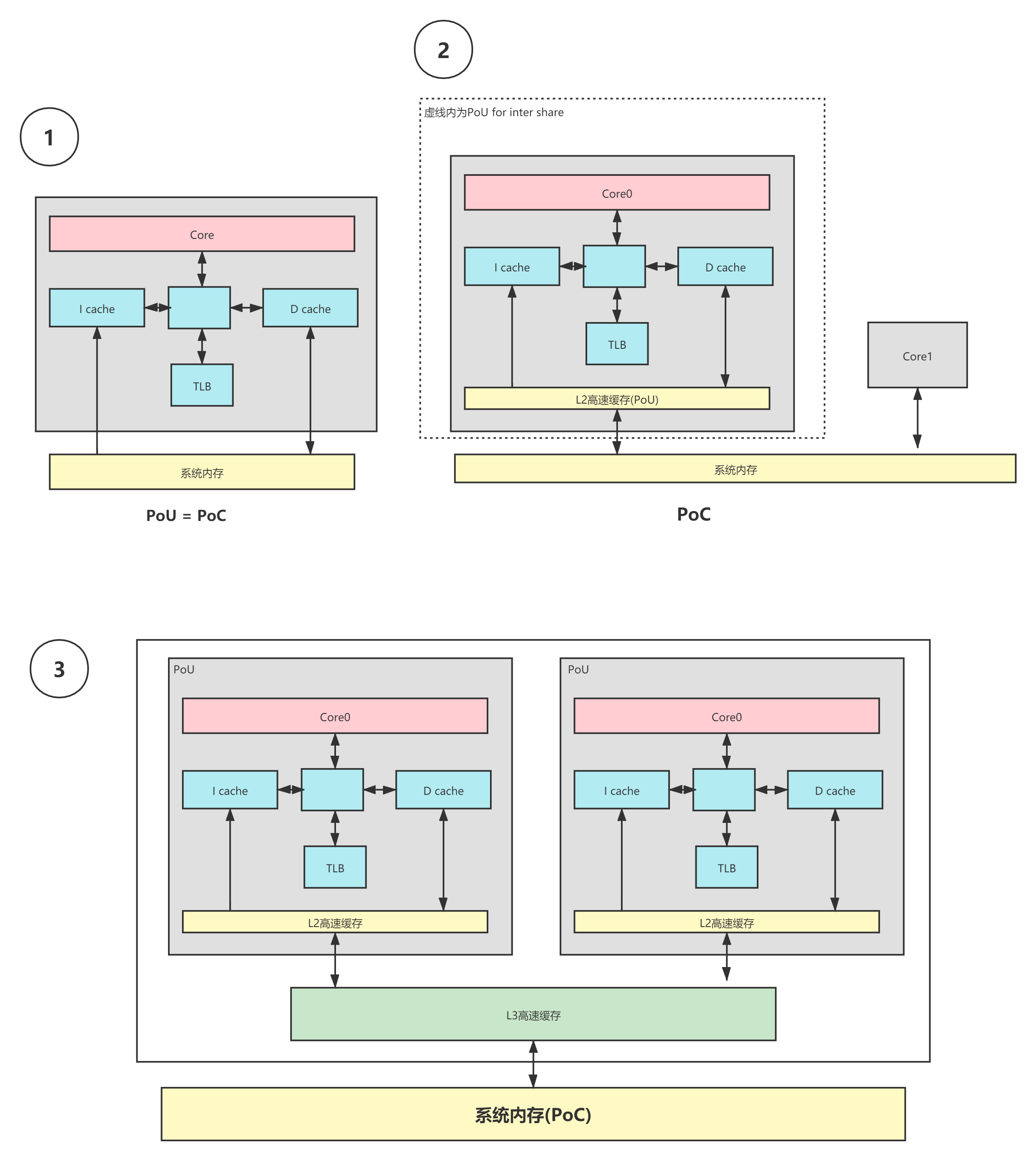

DC CVAU：数据或统一缓存线由 VA 清理到 PoU
DC GVA : 数据缓存集分配标签由 VA
DC GZVA：数据缓存集分配标签和 VA 归零
DC IGDSW：按设置/方式使数据和分配标签无效
DC IGDVAC：VA 到 PoC 的数据和分配标签无效
DC IGSW：按设置/方式使分配标签无效
DC IGVAC：VA 到 PoC 的分配标签无效
DC ISW：数据或统一缓存行按设置/方式无效
DC IVAC：数据或统一缓存行由 VA 对 PoC 无效
DC ZVA：VA 的数据缓存零
DVP RCTX : 上下文数据值预测限制
IC IALLU : 指令缓存对 PoU 全部无效
IC IALLUS：指令缓存对 PoU 全部无效，内部可共享
IC IVAU : 指令缓存行由 VA 对 PoU 无效
SYS S1_<op1>_<Cn>_<Cm>_<op2>, SYSL S1_<op1>_<Cn>_<Cm>_<op2>：实施定义的维护说明
TLBI ALLE1，TLBI ALLE1NXS：TLB 使所有无效，EL1
TLBI ALLE1IS，TLBI ALLE1ISNXS：TLB 全部无效，EL1，内部可共享
TLBI ALLE1OS，TLBI ALLE1OSNXS：TLB 全部无效，EL1，外部可共享
TLBI ALLE2，TLBI ALLE2NXS：TLB 全部无效，EL2
TLBI ALLE2IS，TLBI ALLE2ISNXS：TLB 无效，EL2，内部可共享
TLBI ALLE2OS，TLBI ALLE2OSNXS：TLB 全部无效，EL2，外部可共享
TLBI ALLE3，TLBI ALLE3NXS：TLB 全部无效，EL3
TLBI ALLE3IS、TLBI ALLE3ISNXS：TLB 全部无效、EL3、内部可共享
TLBI ALLE3OS、TLBI ALLE3OSNXS：TLB 全部无效、EL3、外部可共享
TLBI ASIDE1、TLBI ASIDE1NXS：TLB 因 ASID、EL1 无效
TLBI ASIDE1IS、TLBI ASIDE1ISNXS：TLB 因 ASID、EL1、内部共享而无效
TLBI ASIDE1OS、TLBI ASIDE1OSNXS：TLB 因 ASID、EL1、外部共享而无效
TLBI IPAS2E1、TLBI IPAS2E1NXS：TLB 由中间物理地址失效，第 2 阶段，EL1
TLBI IPAS2E1IS、TLBI IPAS2E1ISNXS：TLB 因中间物理地址无效，第 2 阶段，EL1，内部可共享
TLBI IPAS2E1OS、TLBI IPAS2E1OSNXS：TLB 因中间物理地址无效，第 2 阶段，EL1，外部可共享
TLBI IPAS2LE1，TLBI IPAS2LE1NXS：TLB 由中间物理地址无效，第 2 阶段，最后一级，EL1
TLBI IPAS2LE1IS，TLBI IPAS2LE1ISNXS：TLB 由中间物理地址失效，第 2 阶段，最后一级，EL1，内部可共享
TLBI IPAS2LE1OS、TLBI IPAS2LE1OSNXS：TLB 因中间物理地址无效，第 2 阶段，最后一级，EL1，外部可共享
TLBI RIPAS2E1、TLBI RIPAS2E1NXS：TLB 范围因中间物理地址无效，第 2 阶段，EL1
TLBI RIPAS2E1IS，TLBI RIPAS2E1ISNXS：TLB 范围因中间物理地址无效，第 2 阶段，EL1，内部可共享
TLBI RIPAS2E1OS，TLBI RIPAS2E1OSNXS：TLB 范围因中间物理地址无效，第 2 阶段，EL1，外部可共享
TLBI RIPAS2LE1，TLBI RIPAS2LE1NXS：TLB 范围因中间物理地址无效，第 2 阶段，最后一级，EL1
TLBI RIPAS2LE1IS，TLBI RIPAS2LE1ISNXS：TLB 范围因中间物理地址无效，第 2 阶段，最后一级，EL1，内部可共享
TLBI RIPAS2LE1OS，TLBI RIPAS2LE1OSNXS：TLB 范围因中间物理地址无效，第 2 阶段，最后一级，EL1，外部可共享
TLBI RVAAE1、TLBI RVAAE1NXS：TLB 范围因 VA、所有 ASID、EL1 无效
TLBI RVAAE1IS、TLBI RVAAE1ISNXS：TLB 范围因 VA 无效、所有 ASID、EL1、内部可共享
TLBI RVAAE1OS、TLBI RVAAE1OSNXS：TLB 范围因 VA 无效、所有 ASID、EL1、外部可共享
TLBI RVAALE1，TLBI RVAALE1NXS：TLB 范围因 VA 无效，所有 ASID，最后一级，EL1
TLBI RVAALE1IS、TLBI RVAALE1ISNXS：TLB 范围因 VA 无效、所有 ASID、最后一级、EL1、内部可共享
TLBI RVAALE1OS、TLBI RVAALE1OSNXS：TLB 范围因 VA 无效、所有 ASID、最后一级、EL1、外部可共享
TLBI RVAE1、TLBI RVAE1NXS：TLB 范围因 VA、EL1 无效
TLBI RVAE1IS、TLBI RVAE1ISNXS：TLB 范围因 VA、EL1、内部共享而无效
TLBI RVAE1OS、TLBI RVAE1OSNXS：TLB 范围因 VA、EL1、外部共享而无效
TLBI RVAE2、TLBI RVAE2NXS：TLB 范围因 VA、EL2 无效
TLBI RVAE2IS、TLBI RVAE2ISNXS：TLB 范围因 VA、EL2、内部共享而无效
TLBI RVAE2OS、TLBI RVAE2OSNXS：TLB 范围因 VA、EL2、外部共享而无效
TLBI RVAE3、TLBI RVAE3NXS：TLB 范围因 VA、EL3 无效
TLBI RVAE3IS、TLBI RVAE3ISNXS：TLB 范围因 VA、EL3、内部共享而无效
TLBI RVAE3OS、TLBI RVAE3OSNXS：TLB 范围因 VA、EL3、外部共享而无效
TLBI RVALE1，TLBI RVALE1NXS：TLB 范围因 VA 无效，最后一级，EL1
TLBI RVALE1IS，TLBI RVALE1ISNXS：TLB 范围因 VA 无效，最后一级，EL1，内部可共享
TLBI RVALE1OS，TLBI RVALE1OSNXS：TLB 范围因 VA 无效，最后一级，EL1，外部可共享
TLBI RVALE2，TLBI RVALE2NXS：TLB 范围因 VA 无效，最后一级，EL2
TLBI RVALE2IS、TLBI RVALE2ISNXS：TLB 范围因 VA 无效、最后一级、EL2、内部可共享
TLBI RVALE2OS，TLBI RVALE2OSNXS：TLB 范围因 VA 无效，最后一级，EL2，外部可共享
TLBI RVALE3，TLBI RVALE3NXS：TLB 范围因 VA 无效，最后一级，EL3
TLBI RVALE3IS, TLBI RVALE3ISNXS：TLB 范围因 VA 无效，最后一级，EL3，内部可共享
TLBI RVALE3OS，TLBI RVALE3OSNXS：TLB 范围因 VA 无效，最后一级，EL3，外部可共享
TLBI VAAE1、TLBI VAAE1NXS：TLB 因 VA、所有 ASID、EL1 无效
TLBI VAAE1IS，TLBI VAAE1ISNXS：TLB 被 VA 无效，所有 ASID，EL1，内部可共享
TLBI VAAE1OS，TLBI VAAE1OSNXS：TLB 被 VA 无效，所有 ASID，EL1，外部可共享
TLBI VAALE1，TLBI VAALE1NXS：TLB 因 VA 无效，所有 ASID，最后一级，EL1
TLBI VAALE1IS、TLBI VAALE1ISNXS：TLB 因 VA 无效、所有 ASID、最后一级、EL1、内部可共享
TLBI VAALE1OS，TLBI VAALE1OSNXS：TLB 被 VA 无效，所有 ASID，最后一级，EL1，外部可共享
TLBI VAE1、TLBI VAE1NXS：TLB 因 VA、EL1 无效
TLBI VAE1IS，TLBI VAE1ISNXS：TLB 无效，由 VA、EL1、内部共享
TLBI VAE1OS、TLBI VAE1OSNXS：TLB 被 VA、EL1、外部共享无效
TLBI VAE2、TLBI VAE2NXS：TLB 被 VA、EL2 无效
TLBI VAE2IS，TLBI VAE2ISNXS：TLB 无效，由 VA、EL2、内部共享
TLBI VAE2OS、TLBI VAE2OSNXS：TLB 被 VA、EL2、外部共享无效
TLBI VAE3、TLBI VAE3NXS：TLB 被 VA、EL3 无效
TLBI VAE3IS、TLBI VAE3ISNXS：TLB 无效，由 VA、EL3、内部共享
TLBI VAE3OS、TLBI VAE3OSNXS：TLB 被 VA、EL3、外部共享无效
TLBI VALE1，TLBI VALE1NXS：TLB 因 VA 无效，最后一级，EL1
TLBI VALE1IS，TLBI VALE1ISNXS：TLB 因 VA 无效，最后一级，EL1，内部可共享
TLBI VALE1OS，TLBI VALE1OSNXS：TLB 被 VA 无效，最后一级，EL1，外部可共享
TLBI VALE2，TLBI VALE2NXS：TLB 因 VA 无效，最后一级，EL2
TLBI VALE2IS, TLBI VALE2ISNXS：TLB 被 VA 无效，最后一级，EL2，内部可共享
TLBI VALE2OS，TLBI VALE2OSNXS：TLB 被 VA 无效，最后一级，EL2，外部可共享
TLBI VALE3，TLBI VALE3NXS：TLB 因 VA 无效，最后一级，EL3
TLBI VALE3IS，TLBI VALE3ISNXS：TLB 无效，最后一级，EL3，内部可共享
TLBI VALE3OS，TLBI VALE3OSNXS：TLB 无效，最后一级，EL3，外部可共享
TLBI VMALLE1，TLBI VMALLE1NXS：TLB 因 VMID 无效，全部在阶段 1，EL1
TLBI VMALLE1IS、TLBI VMALLE1ISNXS：TLB 因 VMID 无效，全部处于阶段 1，EL1，内部可共享
TLBI VMALLE1OS，TLBI VMALLE1OSNXS：TLB 因 VMID 无效，全部在阶段 1，EL1，外部可共享
TLBI VMALLS12E1、TLBI VMALLS12E1NXS：TLB 因 VMID 无效，全部在阶段 1 和 2，EL1
TLBI VMALLS12E1IS、TLBI VMALLS12E1ISNXS：TLB 因 VMID 无效，全部处于第 1 阶段和第 2 阶段，EL1，内部可共享
TLBI VMALLS12E1OS，TLBI VMALLS12E1OSNXS：TLB 由 VMID 无效，全部在第 1 和第 2 阶段，EL1，外部可共享
memory

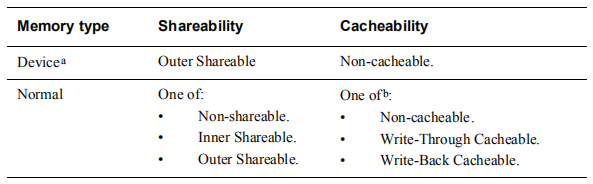

部分属性的含义
Shareable 内存是共享的
non-Shareable 内存不共享,一般只可被单个PE访问
cacheable 内存会被缓存
non-cacheable 内存不会被缓存
PE是一个Arm架构实现的通用术语，可以执行一个程序的东西都可以看作是一个PE.
（1）Gathering 或者non Gathering (G or nG)。这个特性表示对多个memory的访问是否可以合并，如果是nG，表示处理器必须严格按照代码中内存访问来进行，不能把两次访问合并成一次。
例如：代码中有2次对同样的一个地址的读访问，那么处理器必须严格进行两次read transaction。
（2）Re-ordering (R or nR)。这个特性用来表示是否允许处理器对内存访问指令进行重排。nR表示必须严格执行program order。
（3）Early Write Acknowledgement (E or nE)。PE访问memory是有问有答的（更专业的术语叫做transaction），对于write而言，PE需要write ack操作以便确定完成一个write transaction。为了加快写的速度，系统的中间环节可能会设定一些write buffer。nE表示写操作的ack必须来自最终的目的地而不是中间的write buffer。
对于device type，其总是non cacheable的，而且是outer shareable，因此它的attribute不多，主要有下面几种附加的特性：
- Device-nGnRnE : 处理器必须严格按照代码中内存访问来进行、必须严格执行program order(无需重排序)、写操作的ack必须来自最终的目的地
- Device-nGnRE : 处理器必须严格按照代码中内存访问来进行、必须严格执行program order(无需重排序)、写操作的ack可以来自中间的write buffer
- Device-nGRE : 处理器必须严格按照代码中内存访问来进行、内存访问指令可以进行重排、写操作的ack可以来自中间的write buffer
- Device-GRE : 处理器对多个memory的访问是否可以合并、内存访问指令可以进行重排、写操作的ack可以来自中间的write buffer
